Inventory:47200 Min Order：10
Parameters
Related model

×

Parameters：

  • Model：TC7SA08FU
  • Manufacturer：HUABAN
  • Date Code：0619+ 05+NOPB29K
  • Standard Package：3000
  • Min Order：10

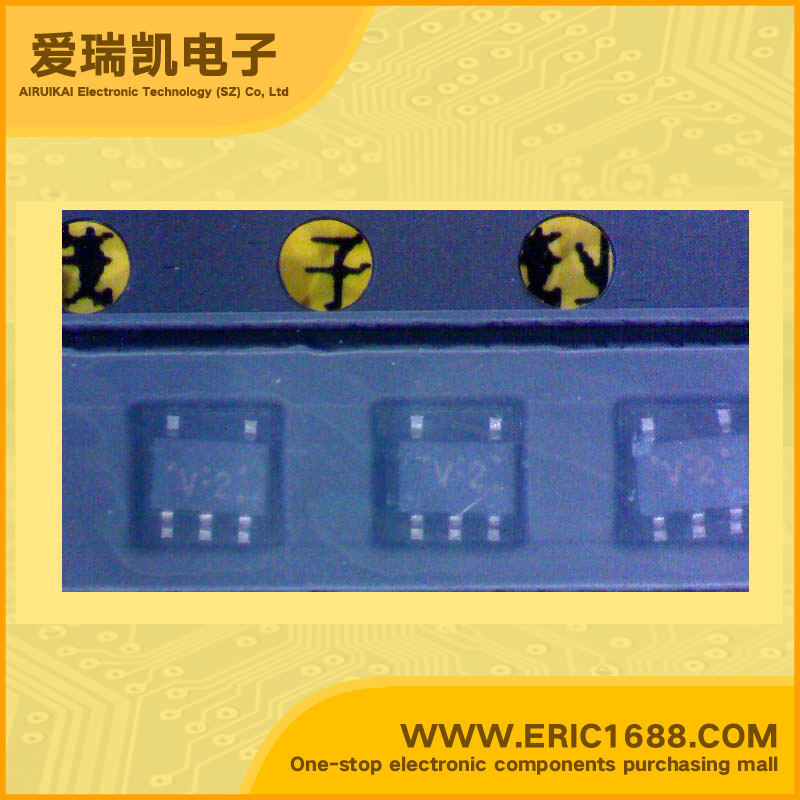

  • Mark/silk print/code/type：V2
  • Package：SOT-353/USV

逻辑类型
Logic Type		与门 AND Gate
电路数
Number of Circuits		1
输入数
Number of Inputs		2
电源电压Vcc
Voltage - Supply		1.8V~3.6V
静态电流Iq
Current - Quiescent (Max)		20µA
输出高，低电平电流
Current - Output High, Low		-24mA,24mA
低逻辑电平
Logic Level - Low		0.8v
高逻辑电平
Logic Level - High		2V
传播延迟时间@Vcc，CL
Max Propagation Delay @ V, Max CL		2.8ns @ 3.3V，30pF
Description & ApplicationsLOW-VOLTAGE 2-INPUT AND GATE WITH 3.6V TOLERANT INPUTS AND OUTPUTS ;Low voltage operation : VCC = 1.8 to 3.6 V • High speed operation : tpd = 2.8 ns (max) (VCC = 3.0 to 3.6 V) : tpd = 3.7 ns (max) (VCC = 2.3 to 2.7 V) : tpd = 7.4 ns (max) (VCC = 1.8 V) • High output current : IOH/IOL = ±24 mA (min) (VCC = 3.0 V) : IOH/IOL = ±18 mA (min) (VCC = 2.3 V) : IOH/IOL = ±6 mA (min) (VCC = 1.8 V) • 3.6-V tolerant inputs. • 3.6-V power down protection output. • TC74VCX08FT equivalent.
描述与应用低压2输入与非门和3.6 v宽容的输入和输出;低电压工作：VCC = 1.8至3.6 V •高速运行：TPD=2.8纳秒（最大值）（VCC=3.0〜3.6 V）    ：TPD=3.7纳秒（最大值）（VCC=2.3到2.7 V）   ：TPD =7.4纳秒（最大值）（VCC=1.8 V） •高输出电流：IOH/ IOL=±24 mA（分钟）（VCC=3.0 V）    ：IOH/ IOL=±18 mA（分钟）（VCC=2.3 V）   ：IOH/ IOL=±6 mA（分钟）（VCC=1.8 V） •3.6-V宽容的投入。 •3.6-V断电保护输出。 •相当于TC74VCX08FT。

×
