Inventory:5900 Min Order：10
Parameters
Related model

×

Parameters：

  • Model：TC7WH32FK
  • Manufacturer：HUABAN
  • Date Code：04+ 05+pb2900
  • Standard Package：3000
  • Min Order：10

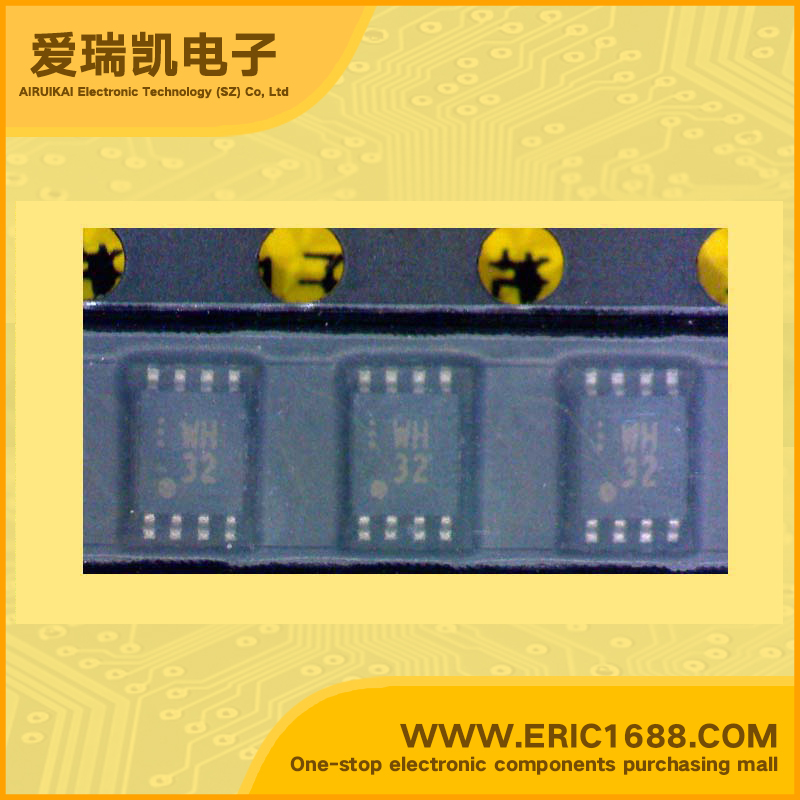

  • Mark/silk print/code/type：WH32
  • Package：US8

逻辑类型
Logic Type		或门 OR Gate
电路数
Number of Circuits		2
输入数
Number of Inputs		2
电源电压Vcc
Voltage - Supply		2V~5.5V
静态电流Iq
Current - Quiescent (Max)		2µA
输出高，低电平电流
Current - Output High, Low		-8mA,8mA
低逻辑电平
Logic Level - Low		0.5v
高逻辑电平
Logic Level - High		1.5v
传播延迟时间@Vcc，CL
Max Propagation Delay @ V, Max CL		7.5ns @ 4.5V ~ 5.5V，50pF
Description & ApplicationsDual 2-Input OR Gate ;High speed operation : tpd = 3.8ns (typ.) at VCC = 5V, CL = 15pF • Low power dissipation : ICC = 2μA (max) at Ta = 25°C • High noise immunity : VNIH = VNIL = 28% VCC (min) • Operating voltage range : VCC = 2 to 5.5V • Balanced propagation delays : tpLH ≒ tpHL • 5.5-V tolerant inputs • Identical pin assignment and function with TC7W32
描述与应用双2输入或门;高速运行：TPD =3.8ns电源（典型值） 在VCC =5V，CL=15pF的 •低功耗：ICC=2μA（最大值）在大= 25°C •高噪声，免疫力：VNIH= VNIL=28％VCC（分钟） •工作电压范围：VCC=5.5V •平衡传输时延：TPLH≒TPHL •5.5-V宽容输入 •相同的引脚分配和功能TC7W32

×
