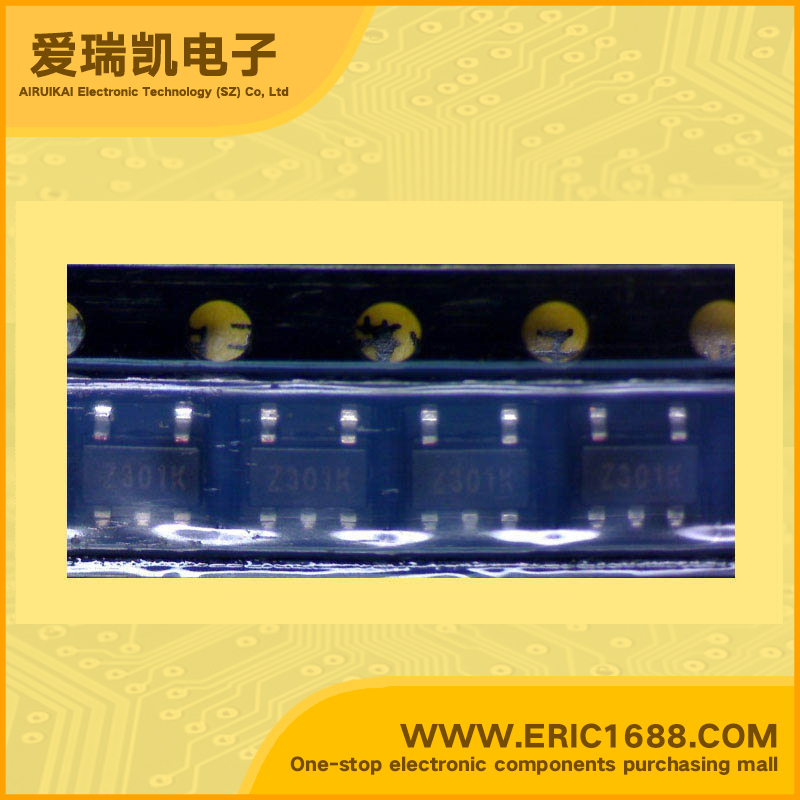

R1131N301D LDO Voltage Regulator 3V 230mV/0.23V SOT-153/SOT23-5 marking Z30 Short-Circuit Protection Over-Temperature Protection
| 电路数量 Number of Regulators | 1 |
| 输入电压VIN Voltage - Input | 6.5V |
| 输出电压VOUT Voltage - Output | 3V |
| 输出电流Io Current - Output | 300mA/0.3A |
| 最大压降VDO Voltage - Dropout | 230mV/0.23V |
| 带使能脚EN/CE(ON/OFF功能) With Enable Pin | 无 No |
| 最大耗散功率Pd Power dissipation | |
| Description & Applications | Low Voltage 300mA LDO REGULATOR ;•Supply Current 80µA (VOUT < 1.8V) Typ. 60µA (VOUT>= 1.8V) • Standby Mode Typ. 0.1µA • Low Dropout Voltage .Typ. 0.48V(IOUT=300mA Output Voltage=1.0V Type) Typ. 0.31V(IOUT=300mA Output Voltage=1.5V Type) Typ. 0.23V(IOUT=300mA Output Voltage=3.0V Type) • Ripple Rejection Typ. 65dB(f=1kHz) • Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C • Excellent Line Regulation Typ. 0.01%/V • Output Voltage Accuracy ±2.0% • Output Voltage Range 0.8V to 3.3V • Input Voltage Range 1.4V to 3.3V • Built-in fold-back protection circuit Typ. 50mA (Current at short mode) • External Capacitors CIN=COUT=Tantalum 1.0µF (VOUT < 1.0V) CIN=COUT=Ceramic 1.0µF (VOUT>= 1.0V) • Precision Voltage References. • Power source for electrical appliances such as cameras, VCRs and hand-held communication equipment. • Power source for battery-powered equipment. |
| 描述与应用 | 低电压300mA的LDO稳压器;•电源电流80μA（VOUT<1.8V） 典型。 60μA（VOUT>=1.8V） •待机模式典型。 0.1μA •低压差典型。 0.48V（IOUT=300mA输出电压=1.0V） 典型。 0.31V（IOUT=300mA输出电压=1.5V） 典型。 0.23V（IOUT=300mA输出电压=3.0V） •纹波抑制典型。 65分贝（F=1kHz时） •低温度漂移系数的输出电压典型值。温度系数±100ppm/°C •卓越的线路调整典型。 0.01％/ V •输出电压精度±2.0％ •输出电压范围为0.8V至3.3V •输入电压范围1.4V至3.3V •内置折返保护电路的典型。电流50mA（目前在很短的模式） •外部电容CIN= COUT=钽1.0μF（VOUT<1.0V） CIN= COUT=陶瓷1.0μF（VOUT=1.0V） •精密电压基准。 •电源的电器，如摄像机，录像机和手持通信设备。 •电池供电设备的电源。 |
