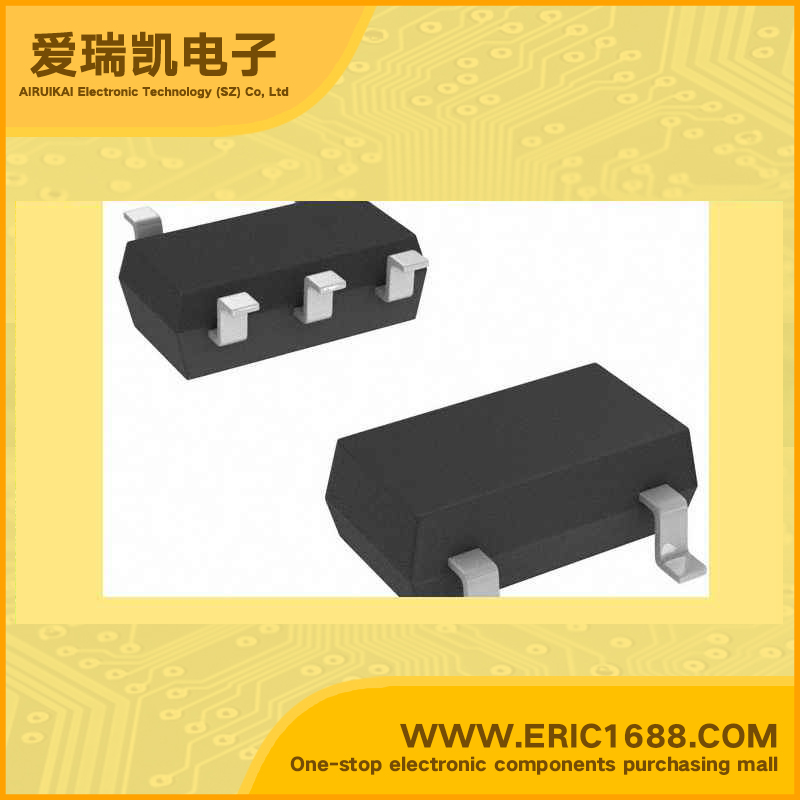

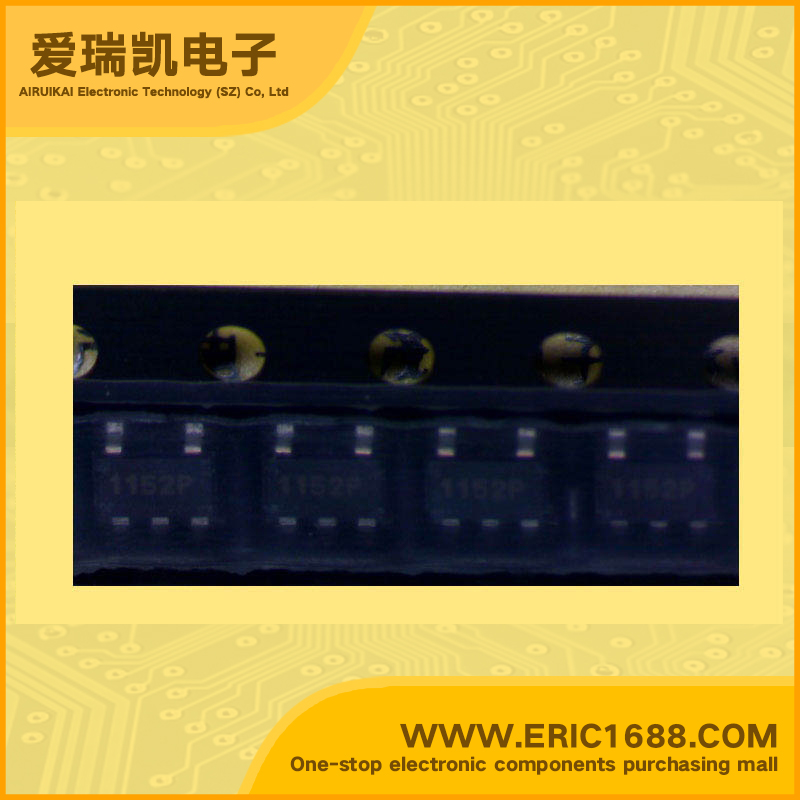

R1160N151B LDO Voltage Regulator 1.5V 200mV/0.2V SOT-153/SOT23-5 marking 115 Short-Circuit Protection Over-Temperature Protection
| 电路数量 Number of Regulators | 1 |
| 输入电压VIN Voltage - Input | 6.5V |
| 输出电压VOUT Voltage - Output | 1.5V |
| 输出电流Io Current - Output | 200mA/0.2A |
| 最大压降VDO Voltage - Dropout | 200mV/0.2V |
| 带使能脚EN/CE(ON/OFF功能) With Enable Pin | 无 No |
| 最大耗散功率Pd Power dissipation | |
| Description & Applications | 3-MODE 200mA LDO REGULATOR ;• Ultra-Low Supply Current 3.5µA (Low Power Mode, VOUT<= 1.5V) Typ. 40µA (Fast Transient Mode) • Standby Mode Typ. 0.1µA • Low Dropout Voltage Typ. 0.30V (IOUT=200mA 3.0V Output Voltage=1.0V Type) Typ. 0.20V (IOUT=200mA 3.0V Output Voltage=1.5V Type) Typ. 0.14V (IOUT=200mA 3.0V Output Voltage=3.0V Type) • High Ripple Rejection Typ. 70dB (f=1kHz,FT Mode) • Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C • Excellent Line Regulation Typ. 0.05%/V • High Output Voltage Accuracy ±2.0% (±3.0% at LP Mode) • Output Voltage 0.8V to 3.3V • Input Voltage 1.4V • Built-in Fold Back Protection Circuit .Typ. 50mA (Current at short mode) • Precision Voltage References. • Power source for electrical appliances such as cameras, VCRs and hand-held communication equipment. • Power source for battery-powered equipment. |
| 描述与应用 | 3模式200mA的LDO稳压器;•超低电源电流3.5μA（低功率模式，VOUT=1.5V） 典型。 40μA（快速瞬态模式） •待机模式典型。 0.1μA •低压差典型。 0.30V（IOUT=3.0V200毫安输出电压=1.0V） 典型。 0.20V（IOUT=3.0V200毫安输出电压=1.5V） 典型。 0.14V（IOUT=3.0V200毫安输出电压=3.0V） •高纹波抑制比典型。 70分贝（F =1kHz时，FT模式） •低温度漂移系数的输出电压典型值。温度系数±100ppm/°C •卓越的线路调整典型。 0.05％/ V •高输出电压精度±2.0％（±3.0％，在LP模式下） •输出电压为0.8V至3.3V •输入电压1.4V •内置折返保护电路的典型值。电流50mA（目前在很短的模式） •精密电压基准。 •电源的电器，如摄像机，录像机和手持通信设备。 •电池供电设备的电源。 |
