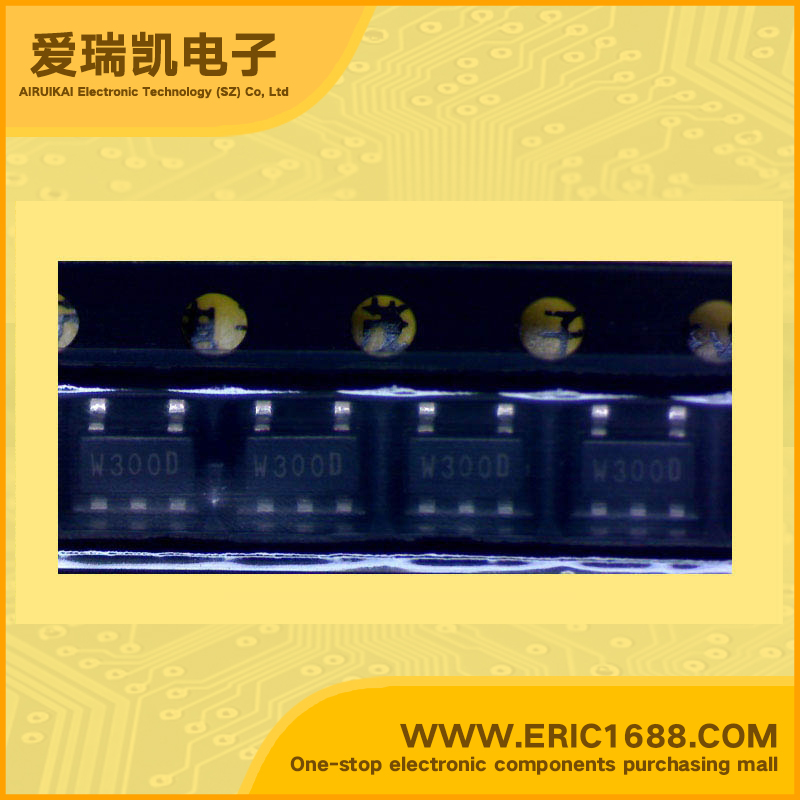

R1163N301D LDO Voltage Regulator 3V 250mV/0.25V SOT-153/SOT23-5 marking W30 Short-Circuit Protection Over-Temperature Protection
| 电路数量 Number of Regulators | 1 |
| 输入电压VIN Voltage - Input | 6.5V |
| 输出电压VOUT Voltage - Output | 3V |
| 输出电流Io Current - Output | 150mA/0.15A |
| 最大压降VDO Voltage - Dropout | 250mV/0.25V |
| 带使能脚EN/CE(ON/OFF功能) With Enable Pin | 无 No |
| 最大耗散功率Pd Power dissipation | |
| Description & Applications | 3-MODE 150mA LDO REGULATOR with the Reverse Current Protection ;•Ultra-Low Supply Current Typ. 6.0µA (Low Power Mode), Typ. 70µA (Fast Transient Mode) • Standby Mode Typ. 0.6µA • Reverse Current Max. 0.1µA • Low Dropout Voltage Typ. 0.25V (IOUT=150mA Output Voltage=3.0V Type) • High Ripple Rejection Typ. 70dB (f=1kHz, FT Mode) • Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C • Excellent Line Regulation Typ. 0.02%/V • High Output Voltage Accuracy ±1.5%(±2.5% at LP Mode) • Output Voltage Stepwise setting with a step of 0.1V in the range of 1.5V to 4.0V is possible • Built-in fold-back protection circuit Typ. 40mA (Current at short mode) • Performs with Ceramic Capacitors CIN=1.0µF,COUT=Ceramic 0.47µF • Precision Voltage References. • Power source for electrical appliances such as cameras, VCRs and hand-held communication equipment. • Power source for battery-powered equipment. |
| 描述与应用 | 3模式150MA LDO稳压器具有反向电流保护;•超低电源电流的典型值。6.0μA（低功耗模式）， 典型。 70μA（快速瞬态模式） •待机模式典型。 0.6μA •反向电流最大值。 0.1μA •低压差典型。 0.25V（IOUT=150mA输出电压=3.0V） •高纹波抑制比典型。 70分贝（F =1kHz时，FT模式） •低温度漂移系数的输出电压典型值。温度系数±100ppm/°C •卓越的线路调整典型。 0.02％/ V •高输出电压精度±1.5％（±2.5％，在LP模式下） •输出电压与0.1V的步骤逐步设置 在1.5V到4.0V的范围内可以 •内置折返保护电路的典型。 40mA（附加电流在很短的模式） •执行与陶瓷电容器CIN=1.0μF，COUT=0.47μF陶瓷 •精密电压基准。 •电源的电器，如摄像机，录像机和手持通信设备。 •电池供电设备的电源。 |
