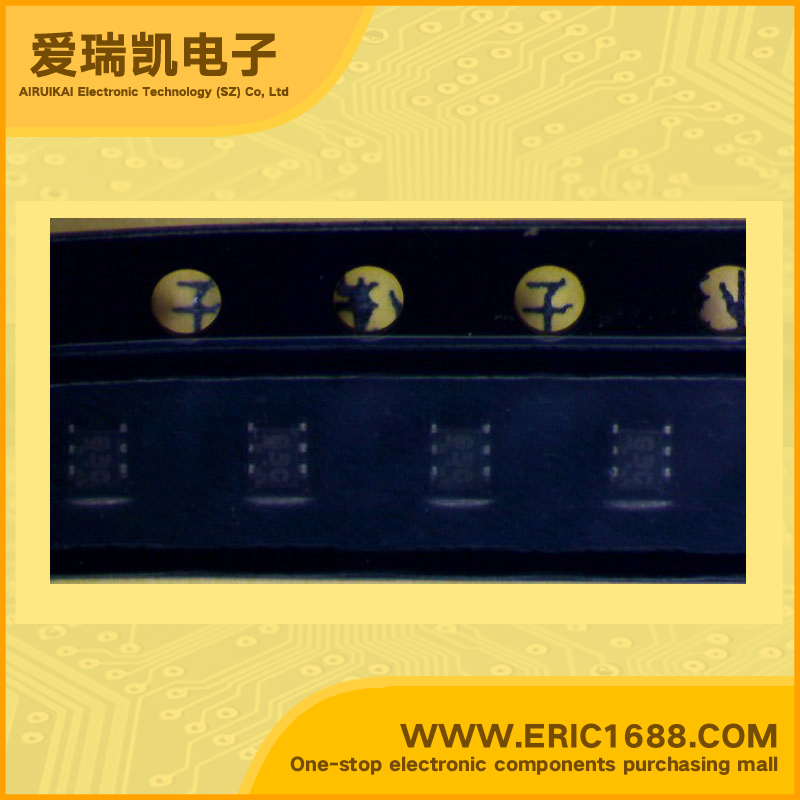

RF amplifier UPG2135TK SOT-563 marking G3
| 频率 Frequency | 1429MHz~1453MHz |
| P1dB | |
| 增益 Gain | 28dB~30dB |
| 噪声系数 Noise Figure | |
| RF 类型 RF Type | PDC |
| 电源电压 Voltage - Supply | 3.0V~4.2V |
| 电源电流 Current - Supply | 35mA~45mA |
| 测试频率 Test Frequency | |
| Description & Applications | FEATURES • GaAs INTEGRATED CIRCUIT • L-BAND PA DRIVER AMPLIFIER • Operation frequency : fopt = 1 429 to 1 453 MHz (1 441 MHz TYP.) • Supply voltage : VDD1 = 2.7 to 3.3 V (3.0 V TYP.) : VDD2 = 3.0 to 4.2 V (3.5 V TYP.) • Circuit current : IDD = 35 mA TYP. @ VDD1 = 3.0 V, VDD2 = 3.5 V, VAGC = 2.5 V, Pin = −16 dBm • Power gain : GP = 30 dB TYP. @ VDD1 = 3.0 V, VDD2 = 3.5 V, VAGC = 2.5 V, Pin = −16 dBm • Gain control range : GCR = 42 dB TYP. @ VDD1 = 3.0 V, VDD2 = 3.5 V, VAGC = 0.5 to 2.5 V,Pin = −16 dBm • Low distortion : Padj1 = −60 dBc TYP. @ VDD1 = 3.0 V, VDD2 = 3.5 V, VAGC = 2.5 V, Pout = +12 dBm,∆f = ±50 kHz, 21 kHz Bandwidth • High-density surface mounting : 6-pin lead-less minimold package (1.5 × 1.1 × 0.55 mm) APPLICATION • Digital Cellular: PDC 1.5 GHz etc. |
| 描述与应用 | 特点 •砷化镓集成电路 •L波段PA驱动放大器 •工作频率：FOPT=1 4291 453兆赫（1 441 MHz（典型值）。） •电源电压：VDD1 =2.7到3.3 V（3.0 V TYP。） VDD2=3.0到4.2 V（3.5 V TYP。） •电路电流：IDD=35 mA（典型值）。 @ VDD1= VDD2=3.0 V，3.5 V，VAGC= 2.5 V，针=-16 dBm的 •功率增益：GP=30 dB典型值。 @ VDD1= VDD2=3.0 V，3.5 V，VAGC= 2.5 V，针=-16 dBm的 •增益控制范围：GCR= 42 dB（典型值）。 @ VDD1= 3.0 V，VDD2=3.5 V，VAGC=0.5到2.5 V，针=-16 dBm的 •低失真：Padj1=-60 dBc的TYP。 @ VDD1=3.0 V，VDD2= VAGC=3.5 V，2.5 V，输出功率为+12 dBm的，ΔF=±50千赫，21 kHz带宽 •高密度表面安装：6针引线的小型模具封装（1.5×1.1×0.55毫米） 应用 •数字蜂窝：PDC1.5 GHz的等。 |
