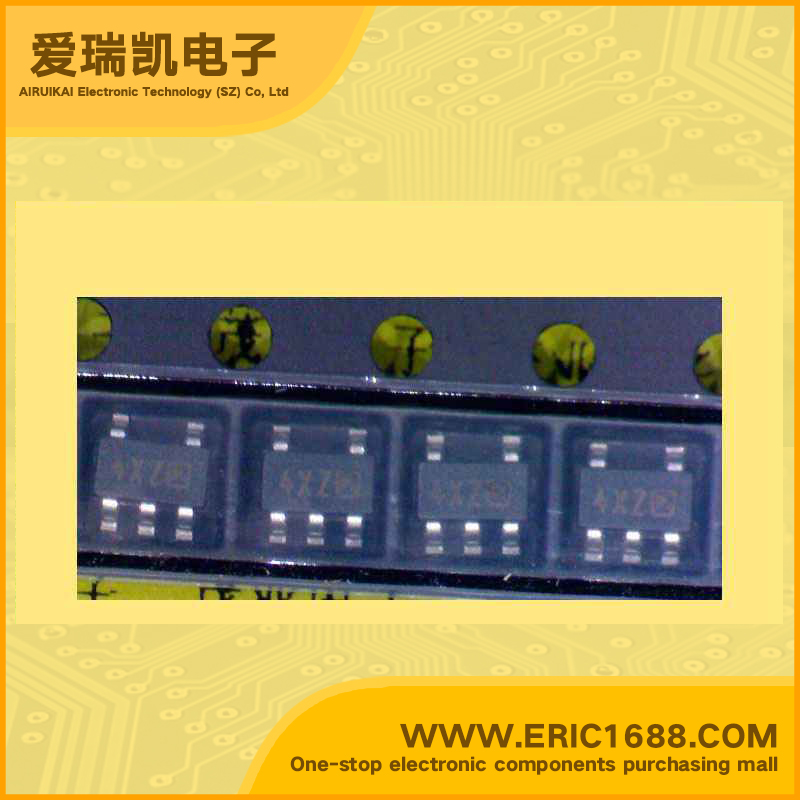

XC6204B302MR LDO Voltage Regulator 3V 200mV/0.2V With Enable Pin SOT-153/SOT-25/SOT23-5 marking 4XZD Short-Circuit Protection Over-Temperature Protection
| 电路数量 Number of Regulators | 1 |
| 输入电压VIN Voltage - Input | 12V |
| 输出电压VOUT Voltage - Output | 3V |
| 输出电流Io Current - Output | 100mA/0.1A |
| 最大压降VDO Voltage - Dropout | 200mV/0.2V |
| 带使能脚EN/CE(ON/OFF功能) With Enable Pin | 有 Yes |
| 最大耗散功率Pd Power dissipation | 250mW/0.25W |
| Description & Applications | •High Speed LDO Regulators Output ON-OFF Control •Maximum Output Current : 150mA (300mA=XC6204 E to H TYP.) •Dropout Voltage : 200mV @ 100mA 60mV @ 30mA •Operating Voltage : 2V ~ 10V •Output Voltage Range : 1.8V ~ 6.0V (XC6204) (0.05V increments) 0.9V ~ 1.75V (XC6205) (0.05V increments) •Highly Accurate : ±2% •Low Power Consumption : 70μA (TYP.) •Standby Current : Less than 0.1μA (TYP.) •High Ripple Rejection : 70dB (10kHz) (XC6204) 60dB (10kHz) (XC6205) •Operational Temperature Range : -40℃ ~ 85℃ •Low ESR Capacitor Compatible • Ceramic capacitor |
| 描述与应用 | •高速LDO稳压器输出的ON-OFF控制 •最大输出电流 ：电流150mA •漏失电压范围为200mV@ 100mA 60mV的@30毫安 •工作电压：2V〜10V •输出电压范围 ：1.8V〜6.0V（0.05V间隔）（XC6204） 0.9V〜1.75V（0.05V间隔）（XC6205） •高精度：±2％ •低功耗：70μA（典型值） •待机电流小于0.1μA（典型值） •高纹波抑制：70分贝（10KHZ）（XC6204） 60分贝（10KHZ）（XC6205） •工作温度范围 ：-40℃〜85℃ •低ESR电容器兼容 •陶瓷电容器 |
