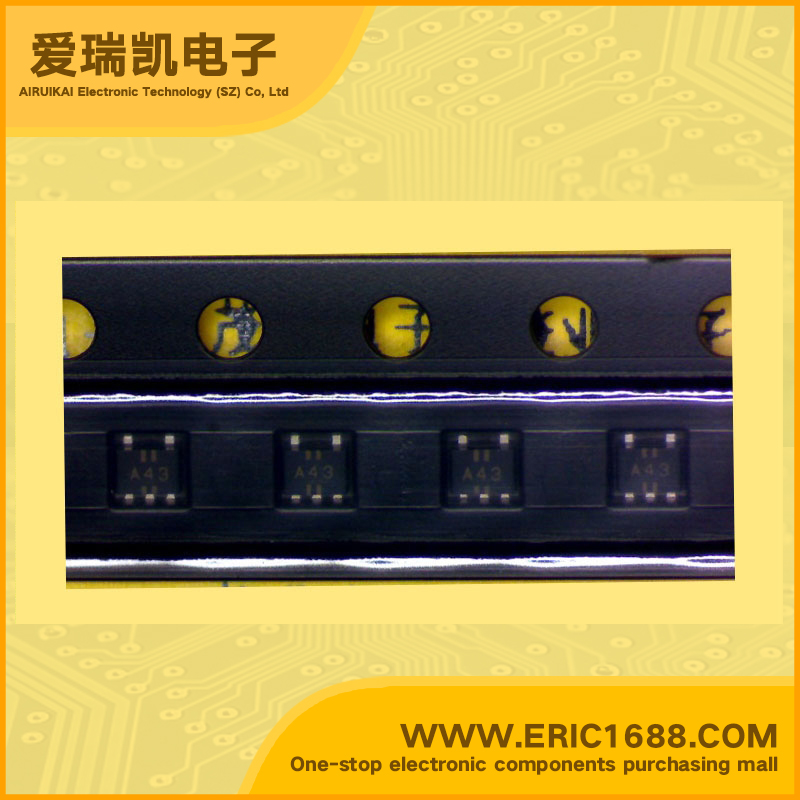

Integrated Circuit（IC） OR gate HD74ALVC1G32VSE SOT-553/VSON-5 marking A4
| 逻辑类型 Logic Type | 或门 OR Gate |
| 电路数 Number of Circuits | 1 |
| 输入数 Number of Inputs | 2 |
| 电源电压Vcc Voltage - Supply | 1.2V~3.6V |
| 静态电流Iq Current - Quiescent (Max) | 10uA |
| 输出高，低电平电流 Current - Output High, Low | -24mA，24mA |
| 低逻辑电平 Logic Level - Low | 0.7V~0.8V |
| 高逻辑电平 Logic Level - High | 1.7V~2.0V |
| 传播延迟时间@Vcc，CL Max Propagation Delay @ V, Max CL | 2.8ns @ 3.3V，30pF |
| Description & Applications | 2-input OR Gate；Features The basic gate function is lined up as Renesas uni logic series. Supplied on emboss taping for high-speed automatic mounting. Supply voltage range : 1.2 to 3.6 V Operating temperature range : –40 to +85°C All inputs VIH (Max.) = 3.6 V (@VCC = 0 V to 3.6 V) All outputs VO (Max.) = 3.6 V (@VCC = 0 V) Output current ±2 mA (@VCC = 1.2 V) ±4 mA (@VCC = 1.4 V to 1.6 V) ±6 mA (@VCC = 1.65 V to 1.95 V) ±18 mA (@VCC = 2.3 V to 2.7 V) ±24 mA (@VCC = 3.0 V to 3.6 V) |
| 描述与应用 | 双输入或门;特性 基本门功能一字排开作为瑞萨单向逻辑系列。 提供浮雕高速自动安装录音。 电源电压范围：1.2〜3.6 V 工作温度范围：-40至+85°C 所有输入VIH（最大）=3.6 V（@ VCC=0 V至3.6 V） 所有输出VO（最大）=3.6 V（VCC=0 V） 输出电流±2毫安（@ VCC=1.2 V） ±4毫安（@ VCC=1.4 V至1.6 V） ±6毫安（@ VCC= 1.65 V至1.95 V） ±18毫安（@ VCC=2.3 V到2.7 V） ±24毫安（@ VCC= 3.0 V到3.6 V） |
