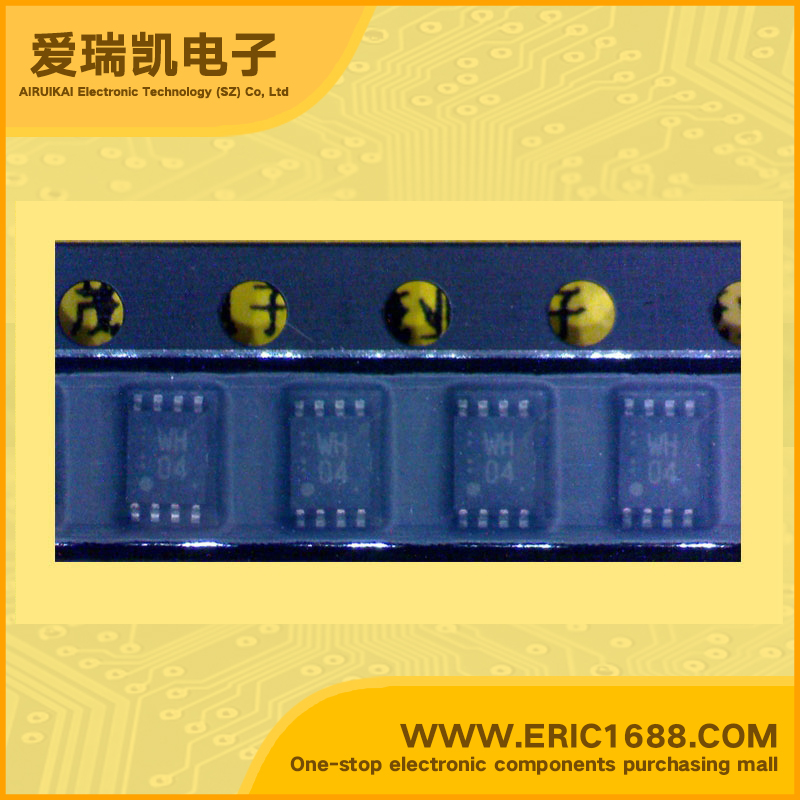

Integrated Circuit（IC） inverter TC7WH04FK US8 marking WH04
| 逻辑类型 Logic Type | 反相器 Inverter |
| 电路数 Number of Circuits | 3 |
| 输入数 Number of Inputs | 3 |
| 电源电压Vcc Voltage - Supply | 2V~5.5V |
| 静态电流Iq Current - Quiescent (Max) | 2µA |
| 输出高，低电平电流 Current - Output High, Low | -8mA,8mA |
| 低逻辑电平 Logic Level - Low | 0.5V~1.65V |
| 高逻辑电平 Logic Level - High | 1.5v~3.85v |
| 传播延迟时间@Vcc，CL Max Propagation Delay @ V, Max CL | 7.5ns @ 4.5V ~ 5.5V，50pF |
| Description & Applications | Triple Inverter ;High-speed :tpd = 3.8ns (Typ.) at VCC = 5 V • Low power dissipation :ICC=2μA(Max.) at Ta=25°C • High noise immunity :VNIH=VNIL=28%VCC(Min.) • Operation voltage range :VCC(opr.)=2~5.5V • 5.5-V Tolerant inputs. |
| 描述与应用 | 三电平逆变器;高速：TPD=3.8ns电源VCC= 5 V（典型值） •低功耗：ICC=2μA（最大值）在Ta= 25°C •高噪声，免疫力：VNIH= VNIL=28％VCC（最小） •工作电压范围：VCC（opr.）=2〜5.5V •5.5-V宽容的投入。 |
