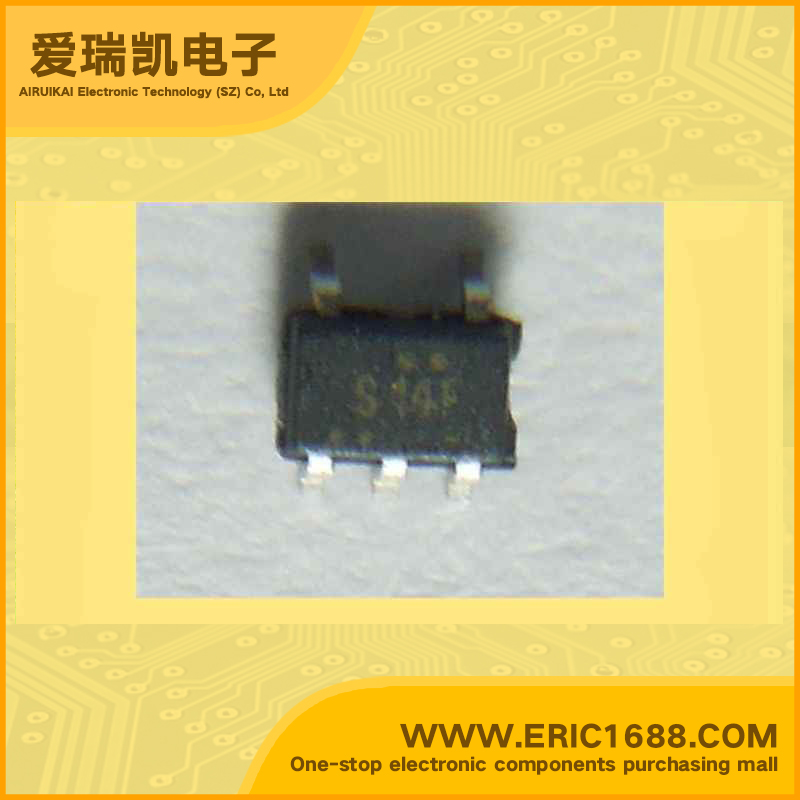

Integrated Circuit（IC） Inverting Schmitt trigger NC7S14P5X SOT-353/SC70-5/SC-88A marking S14
| 逻辑类型 Logic Type | 反相施密特触发器 Inverting Schmitt trigger |
| 电路数 Number of Circuits | 1 |
| 输入数 Number of Inputs | 1 |
| 电源电压Vcc Voltage - Supply | 2V~6V |
| 静态电流Iq Current - Quiescent (Max) | 1uA |
| 输出高，低电平电流 Current - Output High, Low | -2.6mA，2.6mA |
| 低逻辑电平 Logic Level - Low | 0.3V~1.5V |
| 高逻辑电平 Logic Level - High | 1.5V~4.2V |
| 传播延迟时间@Vcc，CL Max Propagation Delay @ V, Max CL | 7.5ns @ 6V，50pF |
| Description & Applications | Inverter with Schmitt Trigger Input ；Features Space saving SOT23 or SC70 5-lead package Ultra small MicroPak leadless package Schmitt input hysteresis: > 1V typ High speed: tPD 4.5 ns typ Low quiescent power: ICC < 1 µA Balanced output drive: 2 mA IOL, −2 mA IOH Broad VCC operating range: 2V – 6V Balanced propagation delays Specified for 3V operation |
| 描述与应用 | 逆变器与施密特触发器输入;特性 节省空间的SOT23或SC705引线封装 超小型的MicroPak无铅封装 施密特输入滞后：>1V（典型值） 高速：TPD4.5 ns（典型值） 低静态功耗：ICC<1μA 平衡输出驱动器：2毫安毫安IOH IOL，-2 宽广的VCC操作范围：2V - 6V 平衡传输时延 3V工作电压规定 |
