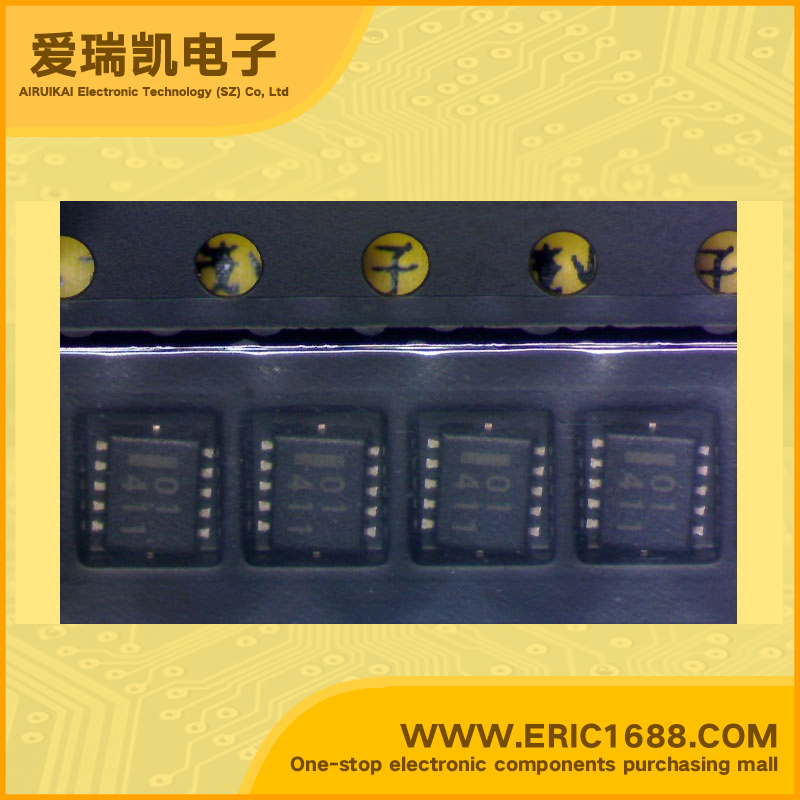

RF amplifier NJG1709KC1 FLP10-C1 marking 1
| 频率 Frequency | 1489MHz |
| P1dB | |
| 增益 Gain | 18dB/12.5dB |
| 噪声系数 Noise Figure | 1.2dB/6.0dB |
| RF 类型 RF Type | MMIC |
| 电源电压 Voltage - Supply | 2.7V |
| 电源电流 Current - Supply | 3.2mA/4.3mA |
| 测试频率 Test Frequency | |
| Description & Applications | FEATURES •1.5/1.9GHz BAND FRONT-END GaAs MMIC •Low Voltage Operation +2.7V typ. •Low Current Consumption LNA 3.2mA typ. Mixer 5.1mA typ. (with Local Amplifier operation current) •Ultra Small & Ultra Thin package FLP10-C1 (Mount Size: 2.8 x 3.0 x 0.75mm) [LNA] •High Small Signal Gain 18.0dB typ. @ fRF=1489MHz 16.0dB typ. @ fRF=1900MHz •Low Noise Figure 1.2dB typ. @ fRF=1489MHz 1.3dB typ. @ fRF=1900MHz •High Output IP3 +13.0dBm typ. @ fRF=1489.0+1489.1MHz +13.0dBm typ. @ fRF=1900.0+1900.1MHz [Mixer] •High Conversion Gain 12.5dB typ. @ fRF=1489MHz, fLO=1619MHz, PLO=-15dBm 9.0dB typ. @ fRF=1900MHz, fLO=1660MHz, PLO=-15dBm •Low Noise Figure 6.0dB typ. @ fRF=1489MHz, fLO=1619MHz, PLO=-15dBm 6.5dB typ. @ fRF=1900MHz, fLO=1660MHz, PLO=-15dBm •High Output IP3 +10.0dBm typ. @ fRF=1489.0+1489.1MHz, fLO=1619MHz, PLO=-15dBm +11.0dBm typ. @ fRF=1900.0+1900.1MHz, fLO=1660MHz, PLO=-15dBm |
| 描述与应用 | 特点 •1.5/1.9GHz带内前端的GaAs MMIC •低工作电压+2.7 V（典型值）。 •低电流消耗LNA3.2毫安典型。 MIXER5.1毫安典型。 （本地放大器的工作电流） •超小型和超薄膜包FLP10-C1（安装尺寸：2.8×3.0×0.75毫米） [LNA] •小信号增益高18.0分贝典型。 @ FRF =1489MHz 16.0分贝典型。 @ FRF =1900MHz的 •低噪音数据1.2dB（典型值）。 @ FRF =1489MHz 1.3分贝典型。 @ FRF =1900MHz的 •高输出IP3+13.0 dBm（典型值）。 @ FRF =1489.01489.1兆赫 +13.0 dBm的典型。 @ FRF =1900.01900.1兆赫 [MIXER] •高转换增益12.5分贝典型。 @ FRF =1489MHz，FLO =1619MHz，PLO=-15dBm耦合 9.0分贝典型。 @ FRF =1900MHz的，FLO=1660MHz，PLO=-15dBm耦合 •低噪声系数6.0分贝典型。 @ FRF =1489MHz，FLO=1619MHz，PLO=-15dBm耦合 6.5分贝典型。 @ FRF =1900MHz的，FLO=1660MHz，PLO=-15dBm耦合 •高输出IP3+10.0 dBm（典型值）。 @ FRF=1489.01489.1兆赫，FLO=1619MHz，PLO=-15dBm耦合 +11.0 dBm（典型值）。 @ FRF=1900.01900.1兆赫，FLO=1660MHz，PLO=-15dBm耦合 |
