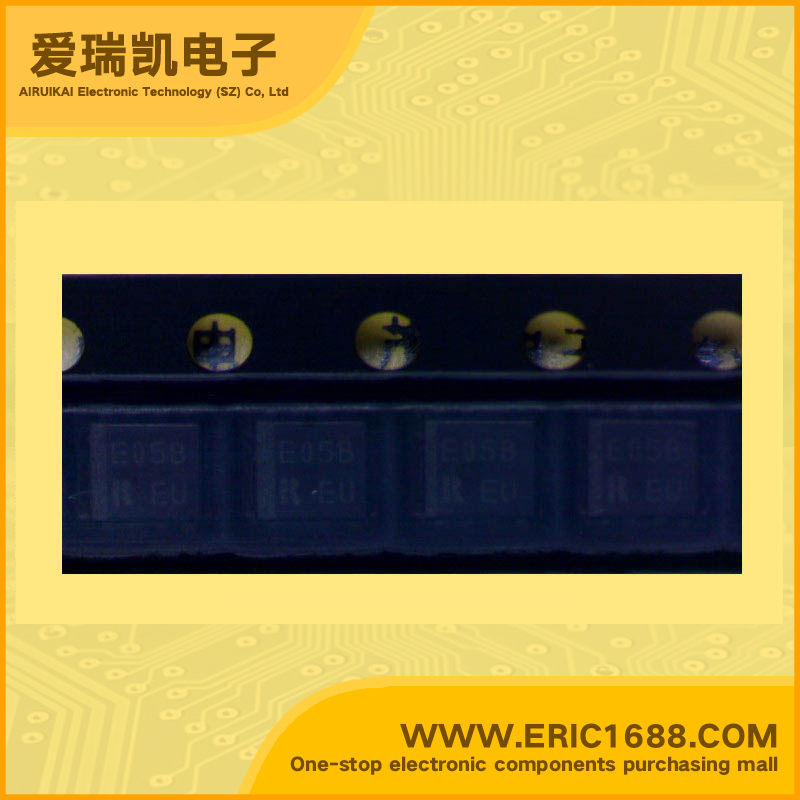

R5324D005B LDO Voltage Regulator 1.5~4V With Enable Pin SON-8 marking E05 Short-Circuit Protection Over-Temperature Protection
| 电路数量 Number of Regulators | 3 |
| 输入电压VIN Voltage - Input | 6.5V |
| 输出电压VOUT Voltage - Output | 1.5~4V |
| 输出电流Io Current - Output | 150mA/0.15A |
| 最大压降VDO Voltage - Dropout | |
| 带使能脚EN/CE(ON/OFF功能) With Enable Pin | 有 Yes |
| 最大耗散功率Pd Power dissipation | 480mW/0.48W |
| Description & Applications | TRIPLE LDO ;• Supply Current Typ. 90μA (VR1, VR2, VR3) • Standby Current Typ. 0.1μA • Output Current Min. 200mA (VR1), 150mA (VR2), 100mA (VR3) • Dropout Voltage Typ. 0.23V (VR1) (IOUT=200mA, VOUT=2.8V) Typ. 0.22V (VR2) (IOUT=150mA, VOUT=2.8V) Typ. 0.15V (VR3) (IOUT=100mA, VOUT=2.8V) • Ripple Rejection Typ. 70dB (f=1kHz), Typ. 65dB (f=10kHz) • Input Voltage Range 2.0V to 6.0V • Output Voltage Range.1.5V to 4.0V (0.1V steps) (For details, please refer to MARK INFORMATIONS.) • Output Voltage Accuracy.±2.0% • Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C • Line Regulation Typ.0.02%/V • Packages DFN(PLP)2527-10, SON-8 • Built-in fold-back protection circuit Typ.50mA (VR1), Typ.40mA (VR2, VR3) (Current at short mode) • Ceramic capacitors are recommended to be used with this IC 1.0μF or more • Power source for cellular phones and portable communication equipment. • Power source for electrical appliances such as cameras, VCRs. • Power source for battery-powered equipment. |
| 描述与应用 | 三LDO;•供电电流典型。 90μA（VR1，VR2，VR3） •待机电流典型。 0.1μA •输出电流最小。电流200mA（VR1），100mA的电流150mA（VR2）（VR3） •漏失电压典型值。 0.23V（VR1）（IOUT=的200mA，VOUT=2.8V） 典型。 0.22V（VR2）（IOUT=的150mA，VOUT=2.8V） 典型。 0.15V（VR3）（IOUT=100mA时VOUT=2.8V） •纹波抑制典型。 70分贝（F =1kHz时），典型值。 65分贝（F =10kHz时） •输入电压范围2.0V至6.0V •输出电压Range.1.5V的4.0V（0.1V步进） （有关详细信息，请参阅标记信息。） •输出电压精度±2.0％。 •典型输出电压的温度漂移系数。温度系数±100ppm/°C •线路条例Typ.0.02％/ V •封装DFN（PLP）2527-10，SON-8 •内置折返保护电路Typ.50mA（VR1），Typ.40mA（VR2，VR3） （目前在很短的模式） •陶瓷电容器推荐使用这个IC1.0μF以上 •电源蜂窝电话和便携式通信设备。 •电源的电器，如摄像机，录像机。 •电池供电设备的电源。 |
