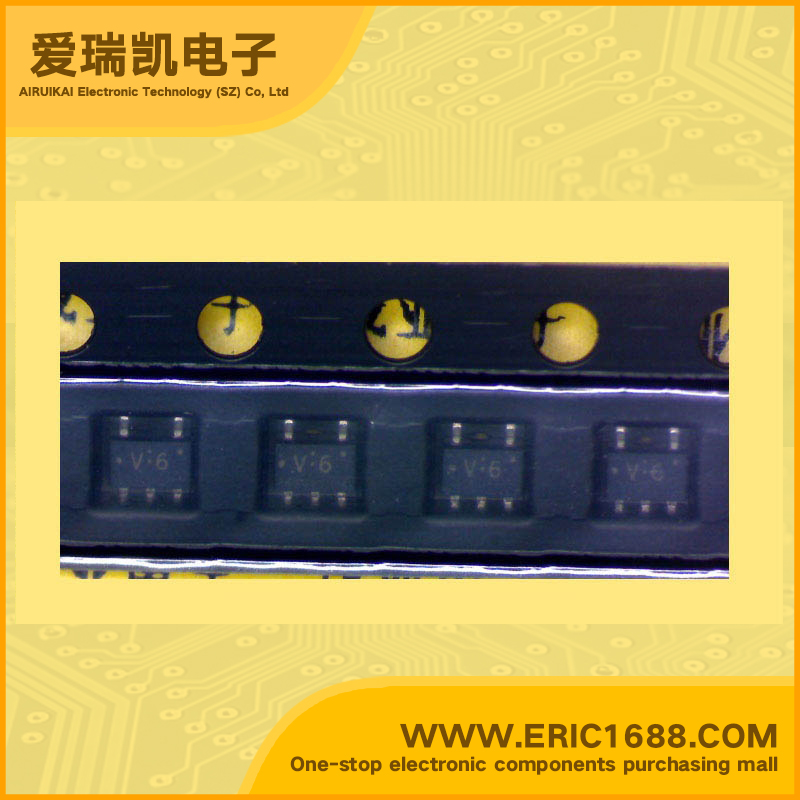

Integrated Circuit（IC） inverter TC7SAU04FU SOT-353/USV marking V6
| 逻辑类型 Logic Type | 反相器 Inverter |
| 电路数 Number of Circuits | 1 |
| 输入数 Number of Inputs | 2 |
| 电源电压Vcc Voltage - Supply | 1.8V~3.6V |
| 静态电流Iq Current - Quiescent (Max) | 20µA |
| 输出高，低电平电流 Current - Output High, Low | -24mA,24mA |
| 低逻辑电平 Logic Level - Low | 0.8v |
| 高逻辑电平 Logic Level - High | 2V |
| 传播延迟时间@Vcc，CL Max Propagation Delay @ V, Max CL | 2.8ns @ 3.3V，30pF |
| Description & Applications | Inverter (unbuffer) with 3.6 V Tolerant Input ;Low voltage operation : VCC = 1.8~3.6 V Low power disipation : ICC < 20 µA (max) (VCC = 3.6 V, Ta = −40~85°C) High speed operation : tpd = 3.5 ns (max) (VCC = 3.0~3.6 V) : tpd = 4.2 ns (max) (VCC = 2.3~2.7 V) : tpd = 8.4 ns (max) (VCC = 1.8 V) High Output current : IOH/IOL = ±24 mA (min) (VCC = 3.0 V) : IOH/IOL = ±18 mA (min) (VCC = 2.3 V) : IOH/IOL = ±6 mA (min) (VCC = 1.8 V) Latch-up performance : ±300 mA or more ESD performance : Human body model > ±200 V : Machine model > ±2000 V Power down protection is provided on all inputs and outputs. |
| 描述与应用 | 逆变器（解缓冲）与3.6 V容错输入;低电压工作：VCC=1.8〜3.6 V 低功耗disipation的：ICC<20μA（最大值） （VCC=3.6 V，大=-40〜85°C） 高速运行：TPD=3.5纳秒（最大值）（VCC=3.0〜3.6 V） ：TPD =4.2纳秒（最大值）（VCC=2.3〜2.7 V） ：TPD=8.4纳秒（最大值）（VCC=1.8 V） 高输出电流：IOH/ IOL=±24 mA（分钟）（VCC=3.0 V） ：IOH/ IOL=±18 mA（分钟）（VCC=2.3 V） ：IOH/ IOL=±6 mA（分钟）（VCC=1.8 V） 闭锁性能：±300 mA或更大 ESD性能：人体模型>±200 V ：机器型号>±2000 V 掉电保护提供所有输入和输出。 |
