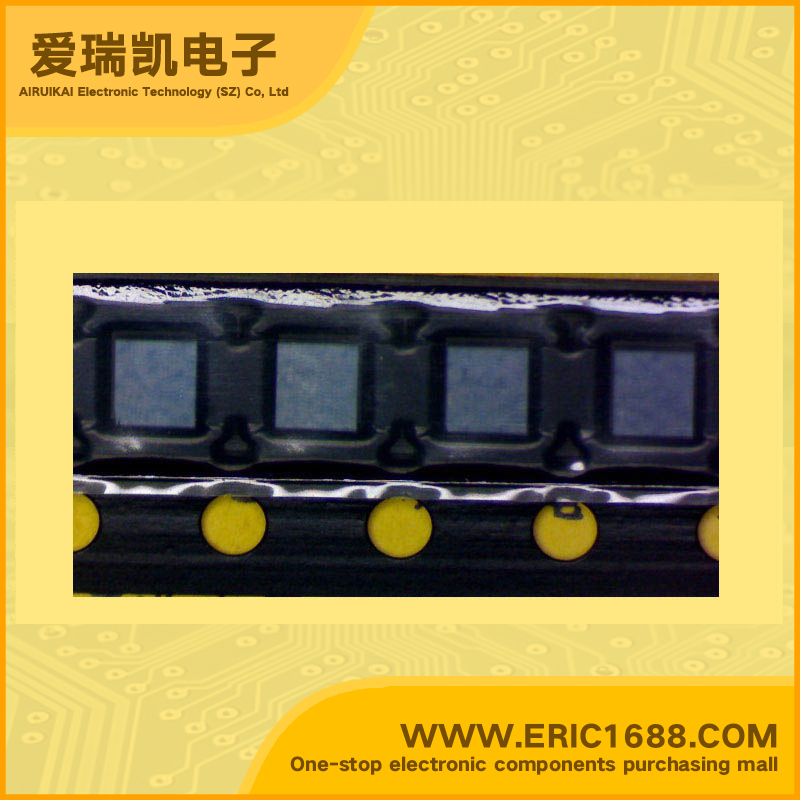

EEPROMs-serial memory S-7760A5120 WLP-16A marking 7760A5120
| 存储器格式 Format - Memory | EEPROMs - 串行 EEPROMs - Serial |
| 存储器类型 Memory Type | EEPROM |
| 存储容量 Memory Size | 1K (128 x 8) |
| 速度 Speed | 400 kHz |
| 接口 Interface | I²C，2 线串口 I²C, 2-Wire Serial |
| 电源电压 Voltage - Supply | 2.5V ~ 4.5 V |
| Description & Applications | PROGRAMMABLE PORT CONTROLLER (PORT EXPANDER WITH BUILT-IN E2ROM CIRCUIT) The S-7760A is a programmable port controller IC comprised of an E2PROM, a control circuit for data output, a circuit to prevent malfunction caused by low power supply voltage and others. This IC operates at 400 kHz and interfaces with exteriors via I2C-bus, controls an 8ch digital output with a serial signal. Among the digital output ports of 8 channels, the lower 4 channels have a timer function so that at each port, users are able to set the default value and inverted delay time. In the higher 4 channels, setting the fixed output is available at each port. The default value is maintained despite power-off because this IC has an E2PROM. The S-7760A is able to be used to control ON/OFF for the chips surrounding MPU and to output the default data that devices fundamentally have. Features • Operating voltage range: 2.3 to 4.5 V • 8ch digital output • Operating frequency of I 2C-bus interface: 400 kHz • Function to prevent malfunction during low power supply voltage operation • Low current consumption at standby: 3.0 µA Max. (VCCH = 4.5 V) • Built-in E2PROM circuit • E2 PROM endurance: 105 cycles / word *1(at −40 to +85 °C) • E 2 PROM data retention: 10 years (after rewriting 10 5 cycles / word) • Function to protect Write in E 2PROM • Lead-free product • Small package: WLP-16A *1. For each address (Word: 8-bit) |
| 描述与应用 | 可编程端口控制器（BUILT-IN E2ROM电路端口扩展器） 该S-7760A是一个可编程的端口控制器IC包括一个E2PROM的数据输出，一控制电路，一个电路，以防止 低电源电压和其他引起的误动作。 该IC工作在400 kHz和接口与外部通过 I2C总线串行信号，控制8路数字量输出。 其中8个通道，较低的4通道的数字输出端口 在每个端口的功能，使用户能够设置有一个计时器 默认值和倒置的延迟时间。在较高的4个通道， 设置固定的输出，每个端口提供。默认值 尽管断电保持，因为这IC有一个E2PROM。 在S-7760A能够将用于控制开/关的芯片 周围的微控制器和输出的默认数据的设备 从根本上有。 •工作电压范围：2.3到4.5 V •8路数字量输出 •我的工作频率 2C总线接口：400千赫 •功能，以防止在低电源电压操作故障 •低待机时的消耗电流：3.0μA最大。 （VCCH4.5 V） •内置E2PROM电路 •E2 PROM耐力：105 次/字 *1（-40至+85°C） •E2 PROM数据保存：10年（后改写10 5次/字） •保护功能写在E 2PROM •无铅产品 •小型封装：WLP-16A * 1。对于每一个地址（字：8位） |
